Serie SCB a bassa tensione, isolamento a bassa perdita e bassa rumorosità, trifase, tipo a secco Trasformatore di potenza

Informazioni di base.

Questo prodotto è conforme ai parametri tecnici e ai requisiti dello standard nazionale GB10941-2013 (IEC 60076) per trasformatore di potenza e ai requisiti del trasformatore a secco per interni GB/T6451-2015. Il trasformatore in resina epossidica pressofusa è un tipo di trasformatore di potenza ad avvolgimento incapsulato con isolamento solido. Il trasformatore a secco in resina epossidica adotta la resina epossidica come materiale di isolamento, l'avvolgimento ad alta e bassa tensione adotta la striscia di rame (lamina), la colata di resina epossidica vulcanizzata sotto vuoto, formando un corpo in FRP ad alta resistenza. I gradi di isolamento sono F e h. Il trasformatore a secco in resina epossidica ha le caratteristiche di buone prestazioni elettriche, resistenza agli urti contro i fulmini, resistenza ai cortocircuiti elevata, dimensioni ridotte, peso leggero e così via. Il controller del display della temperatura può essere installato per visualizzare e controllare la temperatura di esercizio dell'avvolgimento del trasformatore per garantire la normale durata del trasformatore.

Caratteristiche della struttura del trasformatore di isolamento a secco:
Il nucleo di ferro adotta una lamiera di acciaio al silicio orientata a grani laminati a freddo di alta qualità, la lamiera di acciaio al silicio con nucleo di ferro adotta un collegamento obliquo completo a 45 gradi, in modo che il flusso magnetico passi lungo la direzione di giunzione della lamiera di acciaio al silicio.
Sono disponibili quattro forme di avvolgimento, rispettivamente, avvolgimento, resina epossidica con riempimento e colata di sabbia di quarzo, colonna di colata di resina epossidica rinforzata con fibra di vetro (cioè struttura isolante sottile) e avvolgimento di resina epossidica impregnata con fibra di vetro multi-trefolo.
Il terzo tipo di fusione di resina epossidica rinforzata con fibra di vetro è generalmente utilizzato, poiché può efficacemente impedire la fusione di rottura di resina e migliorare l'affidabilità dell'apparecchiatura.



I nostri trasformatori a secco devono essere progettati prima della produzione e, nel confermare il design del trasformatore, dobbiamo prestare attenzione ai due aspetti dell'avvolgimento e dell'isolamento.
Innanzitutto, confermare che i disegni sono coerenti con la produzione dei prodotti, per confermare la loro capacità corretta e poi guardare il calibro di linea, individuare il calibro di linea per confermare il numero di giri. In secondo luogo, per confermare che tipo di cablaggio, disegni ad alta tensione per guardare il suo rubinetto, contare il numero di uscite della testina, guardare a bassa tensione che tipo di avvolgimento, la lunghezza della testina, la posizione della trasposizione, l'avvolgimento dei diametri interno ed esterno, ampiezza alla dimensione e così via.
In secondo luogo, in funzione della bobina all'interno dell'ordito, calcolare la lunghezza e la larghezza del cartone del tubo di carta, e poi dal numero di disegno per scoprire la lunghezza dell'estremità dei disegni di isolamento, compresi i pattini del canale dell'olio e lo spessore del canale dell'olio ondulato, a sua volta, per scoprire l'estremità del cerchio e l'isolamento superiore e inferiore del giogo di ferro.

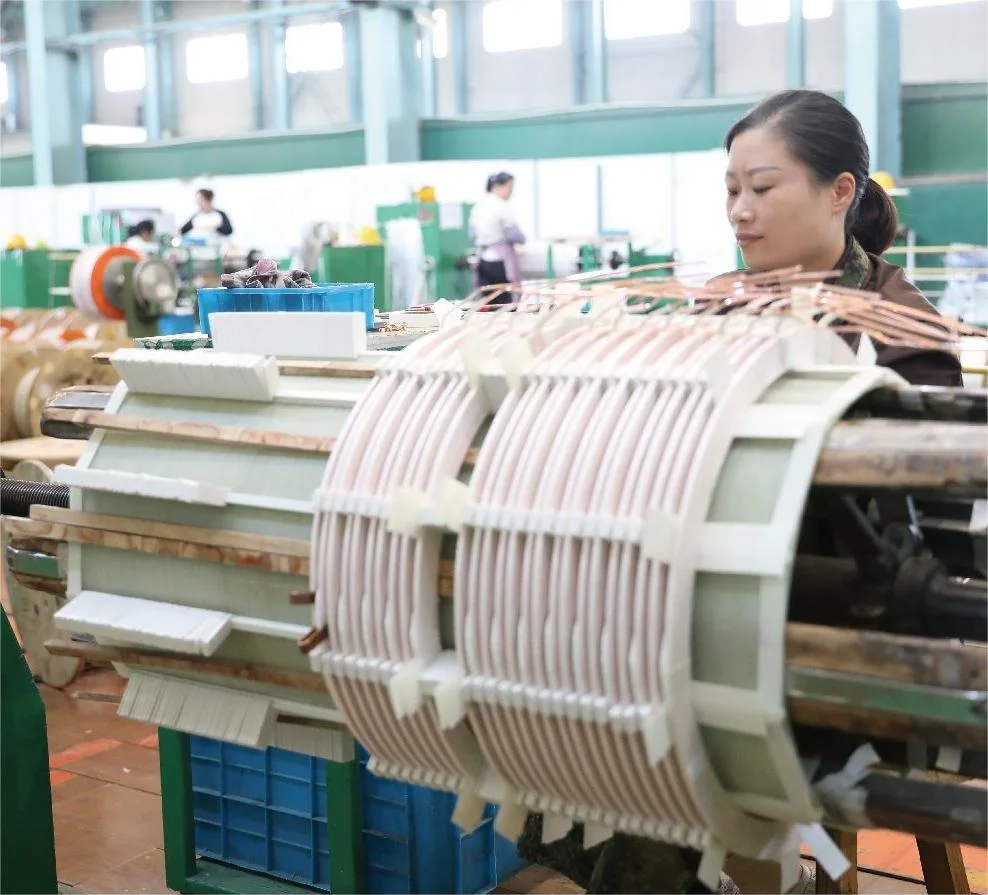

La seconda parte è quella di avviare l'avvolgimento laterale, isolamento.
Terzo, test di isolamento della bobina semilavorato. L'avvolgimento della bobina a bassa tensione è completato e il processo di avvolgimento prevede l'utilizzo di un multimetro per misurare l'isolamento, principalmente per misurare se le spire sono cortocircuitate.
Quarto, pre-assemblaggio e saldatura dello stagno caldo del piombo. Compresa la preparazione del piombo, la saldatura del piombo, la saldatura del complessivo del piombo e l'avvolgimento isolante.
Quinto, l'etichettatura.
Sesto, set di bobine.
Settimo, prova del prodotto semilavorato.
Ottavo, complessivo.

I trasformatori sono dotati di un'ampia gamma di applicazioni e di molti tipi. Secondo l'uso della classificazione di trasformatore di potenza, trasformatore di forno elettrico, trasformatore raddrizzatore, trasformatore sperimentale di frequenza di potenza, regolatore di tensione, trasformatore minerario e così via. Se classificato secondo la forma strutturale, può essere suddiviso in trasformatori monofase e trifase.

Secondo il mezzo di raffreddamento, esistono trasformatori a secco, trasformatori in bagno d'olio, trasformatori gonfiabili, ecc., secondo il metodo di raffreddamento, esistono tipi di raffreddamento naturale, raffreddati ad aria, raffreddati ad acqua, a circolazione forzata d'olio raffreddati ad acqua, a circolazione forzata d'olio raffreddati ad aria, raffreddati ad acqua, ecc., E ci sono autotrasformatori, trasformatori a doppia bobina, trasformatori a tre bobine, ecc. se classificati secondo il metodo di regolazione della tensione, può essere suddiviso in trasformatori di regolazione della tensione a carico e a vuoto, e, se classificato in base al livello di isolamento neutro, può essere suddiviso in trasformatori completamente isolati (il livello di isolamento neutro è lo stesso del livello di isolamento iniziale) e trasformatori semi-isolati. In base alla classificazione del tipo di nucleo, può essere suddiviso in tipo di nucleo, tipo di shell, tipo di radiazione e così via.

Hebei Leicheng Electric Power Technology Co., LTD è un'impresa orientata alla tecnologia specializzata in R&S, produzione, vendita e servizi di trasformatori di potenza, armadi elettrici HV/LV e prodotti correlati.

Fin dalla sua nascita, la nostra azienda si è impegnata nel percorso dello sviluppo professionale. Grazie alla sua forte forza tecnica, alle attrezzature avanzate domestiche e straniere, alle idee innovative e alla vasta esperienza di produzione, è stato certificato da ISO9000 e adotta il CAD per fornire ai clienti un ambiente ecocompatibile e un risparmio energetico, prodotti a basso tenore di carbonio e di alta qualità adatti alle caratteristiche regionali per soddisfare le esigenze di mercato e di base dei diversi clienti.

Attualmente l'azienda produce principalmente quadri di distribuzione di potenza HV/LV, sottostazioni prefabbricate, trasformatori di distribuzione di potenza, interruttori HV/LV e altri prodotti.

D: Siete un produttore, una fabbrica o una società di commercio?
R: Sì, stiamo impegnando nella ricerca e sviluppo, produzione e funzionamento del trasformatore per oltre 10 anni.

D: Quali sono i termini della garanzia?
R: Offriamo 12 mesi di garanzia.

D: Tempo di produzione?
R: In generale, ci sono 4~6 settimane e dipende dal diverso stile.

D: Quali sono i termini di pagamento?
R: È  accettabile pagare tramite T/T e L/C.

D: Come si esegue il controllo di qualità nella propria fabbrica?
R: Implementiamo un'ispezione QC al 100% per garantire che ogni prodotto sia qualificato.  Durante il processo di produzione, abbiamo oltre 10 controlli di qualità, dalla materia prima ai prodotti finali. Ciascuna delle nostre unità ha    un certificato 3C. Se hai bisogno di un altro certificato, possiamo aiutarti ad applicarlo.

D: I prodotti sono disponibili a magazzino?
A: Normalmente no  Tutti i nostri prodotti sono prodotti in base alla quantità del vostro ordine.

 D: Cosa dovrebbe fornire per fare il trasformatore su misura?
R: Il disegno tecnico e il documento delle specifiche tecniche sono i migliori, oppure è possibile indicarci alcuni dettagli della data delle specifiche tecniche come indicato di seguito "informazioni richieste per preventivi e ordini".

D: Posso avere il catalogo e il listino prezzi per l'ordine di prova in quantità MOQ?
R: Tutti i nostri prodotti sono in mostra sul Made-in-China o sul sito ufficiale, siete sempre i benvenuti a chiederci di ottenere maggiori informazioni direttamente.

     I nostri impianti producono tutti i tipi di trasformatori e apparecchiature di potenza correlate, tra cui sottostazioni, armadi condensatori, armadi connettori, trasformatori a secco e molto altro. I prodotti correlati possono essere trovati sulla nostra home page, o contattarmi direttamente, permettetemi di aiutarvi!
